适用场景PLC 与 HMI 控制柜
落地式工业机柜
JS 独立式机柜
适用于独立 PLC、HMI、VFD、工业网络或电机控制系统的落地式机柜，可按项目配置单门或双门及安装板。
适用于单台机柜即可容纳完整设备布局，并能满足散热、电缆敷设及维护空间要求的项目。
申请机柜报价 选型需依据尺寸、布局、环境条件及批准图纸确认。
JS 产品参考 · 独立式单门或双门机柜关键参数结构形式落地式柜体，可选单门或双门
优先核对外形尺寸不等于实际可用安装空间
询价资料外形尺寸及可用安装区域
产品视图与结构
选型前先看清产品结构。

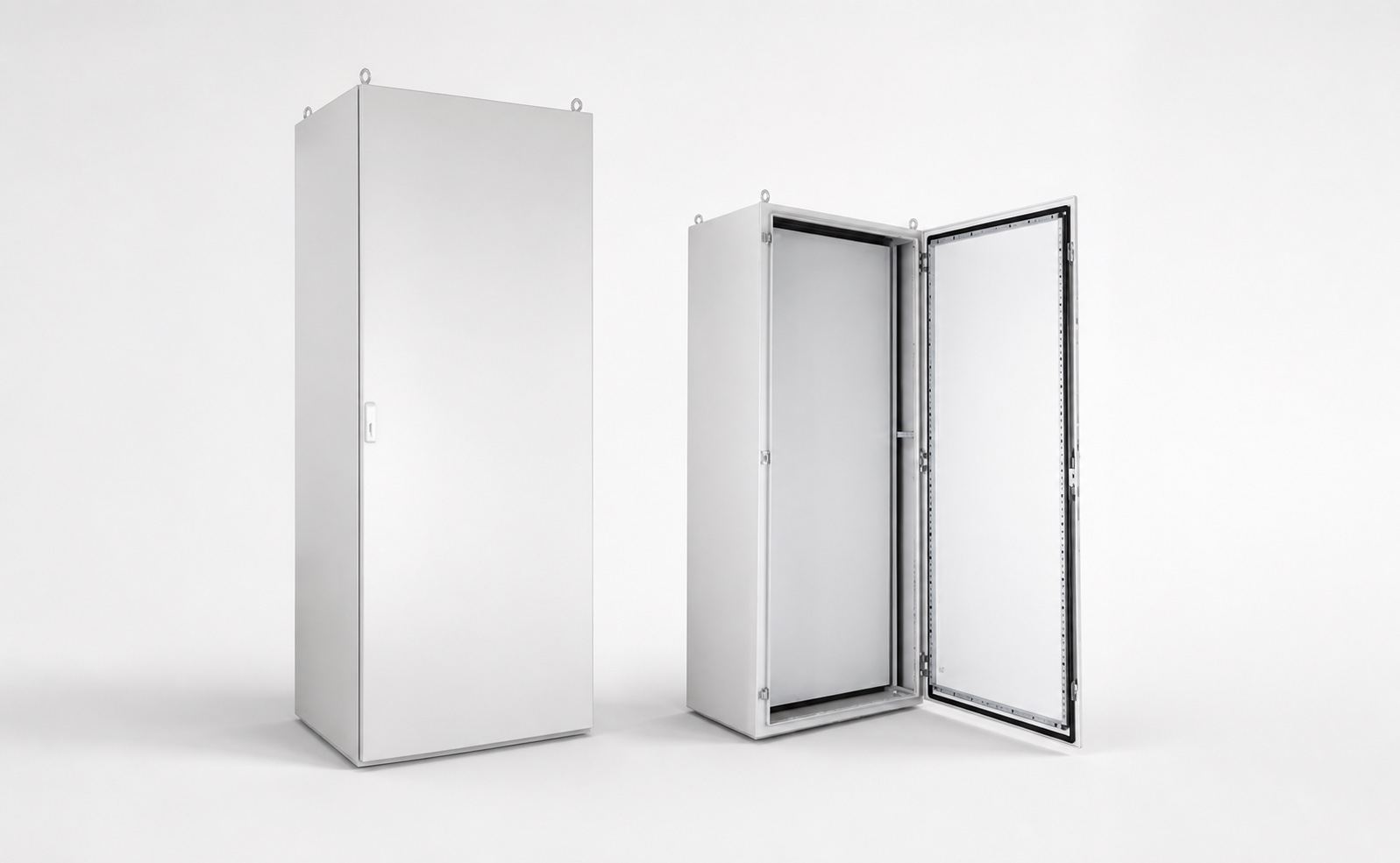

白底产品图用于展示机柜外形，英文分解图用于标识结构组成；下方同时提供清晰可读的型号尺寸数据。
焊接式独立柜体，配独立门板、可拆背板及全高安装板，适合完整控制系统成套。
图中标示吊装点、柜体、背板、密封门板、安装梁、安装板夹件及电缆进线板。
技术参数
选型数据
这些数据说明机柜系列及其选型依据。准确结构和尺寸以已确认型号、选配清单及批准图纸为准。
参数系列范围工程说明
结构形式落地式柜体，可选单门或双门门宽、开启方向及维护净空必须与安装现场匹配。
参考板材厚度柜体及背板 1.5 mm；门板 2.0 mm最终结构应结合柜体尺寸、元件重量及项目设计依据确认。
安装板参考采用 2.5 mm 镀锌钢板实际可用安装宽度和高度小于机柜外形尺寸。
表面处理浅灰色粉末喷涂，参考色 RAL 7035颜色、表面纹理及防腐处理可按项目另行指定。
防护等级标准设计参考 IP54；部分配置可选 IP55防护等级评审必须同时考虑散热装置及现场电缆进线方式。
门板五金工业铰链、密封条及门锁系统门锁形式及访问控制应按运行维护制度选定。

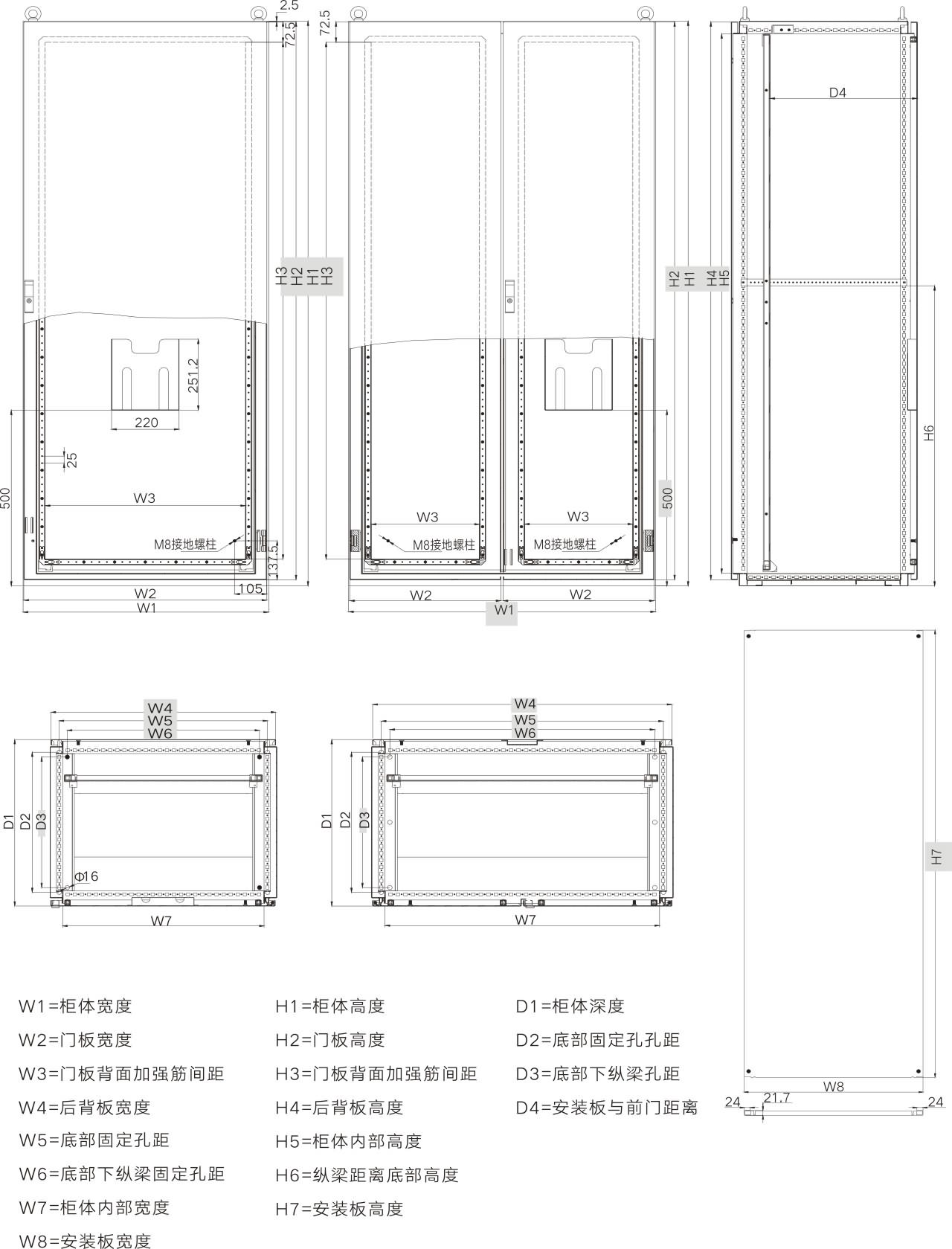

英文尺寸代号说明
无需放大低清图片，也能读懂图纸代号。
请结合下方型号表使用这些定义。外形尺寸统一按 W × H × D 表示；制造尺寸及开孔仍以批准的项目图纸为准。
下载 JS 原始尺寸图（中文）原厂资料保留用于追溯，其中可能含中文标注；本页面的结构化数据才是主要选型信息。
标准选型表
参考型号与可用安装空间
外形尺寸按 W × H × D 表示。本表用于前期选型；可用深度、门板形式、安装件和附件应在报价图纸中确认。
型号外形尺寸（W × H × D）安装板尺寸（W × H）选型说明
JS601840600 × 1800 × 400 mm498 × 1696 mm确认门板形式与选配项
JS801860800 × 1800 × 600 mm698 × 1696 mm确认门板形式与选配项
JS602060600 × 2000 × 600 mm498 × 1896 mm确认门板形式与选配项
JS802060800 × 2000 × 600 mm698 × 1896 mm确认门板形式与选配项
JS602080600 × 2000 × 800 mm498 × 1896 mm确认门板形式与选配项
JS802080800 × 2000 × 800 mm698 × 1896 mm确认门板形式与选配项
JS602260600 × 2200 × 600 mm498 × 2096 mm确认门板形式与选配项
JS802260800 × 2200 × 600 mm698 × 2096 mm确认门板形式与选配项
所示尺寸为型号参考值。最终制造尺寸、开孔、附件及防护依据以批准图纸和报价文件为准。
常见搜索问题
快速解答： JS 独立式机柜.
系列说明用于缩小选型范围；最终技术身份仍以确认型号、选配清单和批准图纸为准。
JS 独立式机柜最适合哪些应用？
适用于单台机柜即可容纳完整设备布局，并能满足散热、电缆敷设及维护空间要求的项目。 典型应用包括PLC 控制柜、变频控制柜、网络与通信机柜。
选择JS 独立式机柜需要哪些资料？
请先提供外形尺寸及可用安装区域、设备热损耗清单、门装元件及开孔要求、现场电缆数量及进线方向。最终尺寸、结构和附件以确认型号资料及批准图纸为准。
JS 独立式机柜能否只按尺寸报价？
仅有尺寸无法确定材料、可用安装空间、门板形式、IP 防护目标、开孔、安装板或附件。泓浩 会在报价前确认完整机柜配置、数量和目的地。
适用场景
适合以下情况
- PLC 与 HMI 控制柜
- 单变频或多变频控制柜
- 工业网络机柜
- 公用工程及工艺撬装设备
选型边界
确定型号前需核对
- 外形尺寸不等于实际可用安装空间
- 较高的 IP 防护目标可能提高散热要求
- 元件安装及现场改造必须符合已批准的设计依据
系列优势
选择该系列的理由
- 独立式柜体结构
- 便于安装维护的镀锌安装板
- 单门及双门配置
- 可配置底座及温控附件
典型 BOM
附件
- 底座及吊装附件
- 安装导轨及支撑槽钢
- 门装设备支架
- 进线板及电缆管理附件
- 风扇、过滤器、加热器及温控器
应用数据
需提供的资料
- 外形尺寸及可用安装区域
- 设备热损耗清单
- 门装元件及开孔要求
- 现场电缆数量及进线方向
- 室内/室外环境及 IP 防护目标
技术依据
最终以批准的项目资料为准。
最终 JS 机柜配置以尺寸图及选配清单为发布依据。防护等级、可用安装面积及热性能取决于完整装配状态。
