负载和供应
记录电压,频率,相位,土质,电流,多样性,启动浪涌,值班和未来容量.
电气和附件设计
控制柜工程设计
负载、防护、热力、EMC、控制功率、机柜和环境决定的设计基工作流程。
申请技术评审直接回答
工业控制柜的设计从电气负荷,供应,环境,接口和服务条件开始. 机柜和产品清单是这些决定的产出,而不是固定的起点。
外部维度只是一层. 可使用的安装区、清关、电缆进入、热法和检修空间均一并获得批准。
工程与质量 决策框架
定义 负载和供应 第一个
针对控制柜工程设计，报价和技术回复应明确负载和供应、保护基础、热平衡以及其余项目边界。选型或设计发布前，缺失信息将作为待确认项或假设记录。
保护基础
界定隔离、分支保护、运动保护、协调意图和现有的短路信息。
热平衡
汇总设备损耗并检查环境、高度、机柜防护等级、气流、冷却、灰尘和维护空间。
EMC 和关系
计划隔离,保护结合,盾构终止,驱动电缆线路和敏感信号路径.
24 V架构
计算连续负荷和浪涌,然后审查储备、选择性、冗余、UPS和诊断。

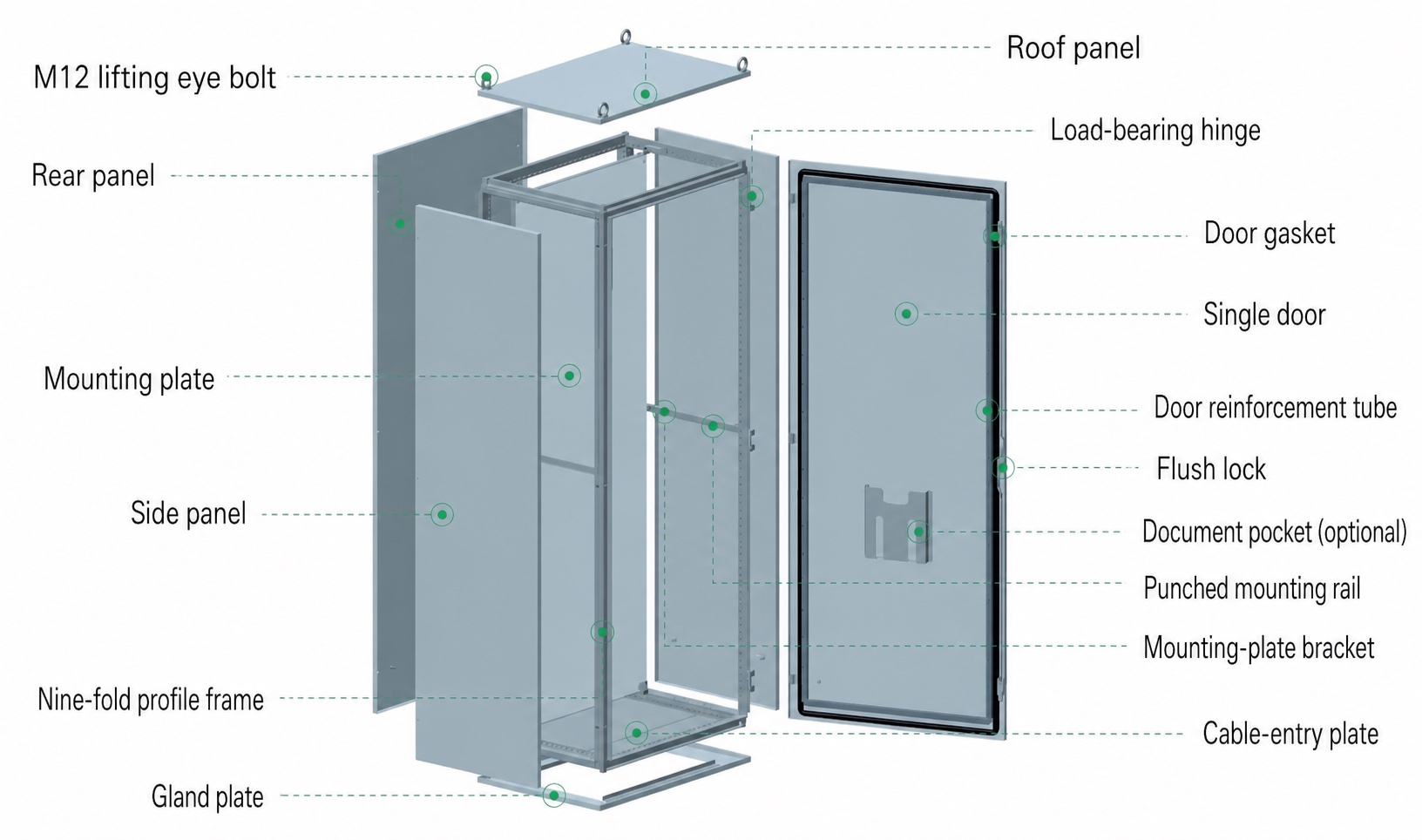

物理布局
检查合格证、管道、终端、电缆入口、HMI接入、更换空间、升降和运输限制。
规划投入
设计基础数据
缺失的数据在控制柜发布前作为假设记录.
- 载荷、电机和仪器时间表
- 供电及预期短路电流信息
- 控制策略和I/O
- 网络和外部接口
- 环境、安装和电缆进入
- 目标标准和接受范围
常见的买方问题
工程与质量 在报告问题之前的答复
以下回答涵盖买方评估控制柜工程设计时最常提出的问题。最终产品型号、额定参数和交付范围仍将依据完整订货号及双方确认的项目资料核实。
控制柜的外壳大小如何?
使用真正的设备尺寸、制造商的许可、电线空间、热损耗、电缆弯曲半径、检修空间和备用能力,而不仅仅是一个首选的柜子尺寸。
更高的IP额定参数是否总能改进设计?.
不,密封的封条可以使热控制更难 必须同时评估所需的保护和冷却方法。
为什么目前需要现有缺陷?
它影响到保护装置的选择、协调和组装设计基础。 未知断层数据应当列为未解决的项目输入.
泓浩能设计到客户标准吗?
在提供和审查客户规格时可以列入。 报价应说明适用的文件、偏离和核查责任。
工作范围边界
车间审查和FAT不取代机器风险评估、最后场地布线核查、工艺调试、当地主管部门验收或功能安全验证,除非这些物品是单独承包和记录的。
