材料清单
使用完整的订货号,数量,选项代码和经批准的替换状态.
绘图文档控制( D)
控制柜的电气文件
经批准和立项的技术记录,连接部件清单、线路、接口、设置和验收范围。
申请技术评审直接回答
控制柜交付时应同时具备完整、可追溯的技术资料。约定的文件包应支持客户批准设计、检查成套质量、完成安装并开展后续维护，而不依赖未形成文件的车间经验。
GA维度、上架参考、图表、终端和审校状态将核定设计与已建移交联系起来。
工程与质量 决策框架
定义 材料清单 第一个
针对控制柜的电气文件，报价和技术回复应明确材料清单、总布置图、电图以及其余项目边界。选型或设计发布前，缺失信息将作为待确认项或假设记录。
总布置图

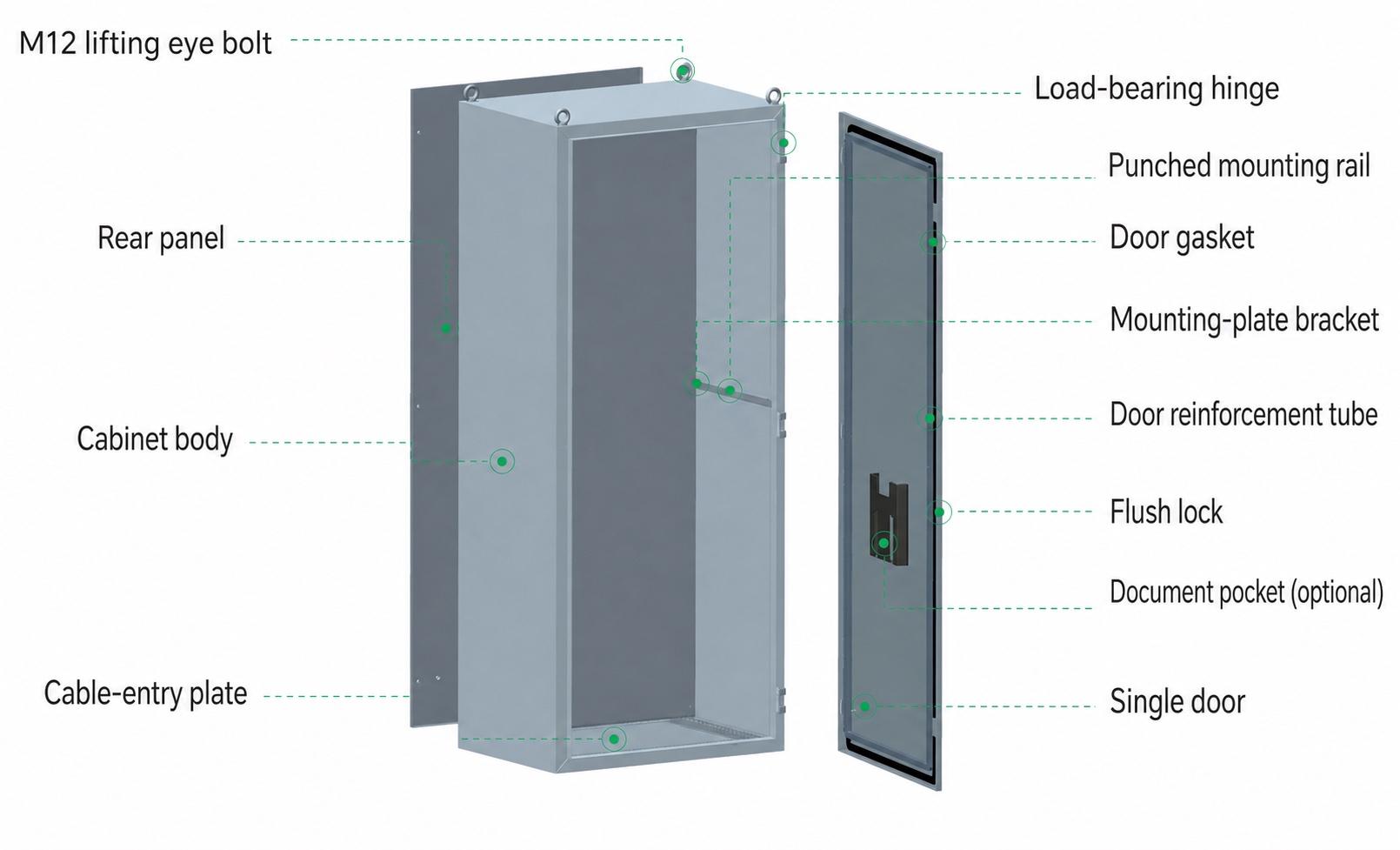

显示机柜尺寸,门设备,组件布局,安装间距,电缆进入和识别.
电图
将单线,电源,控制,安全以及辅助电路连接到设备及线条参考.
I/O和终端
定义信号类型,普通,隔离,场终端,电缆核心和目的地连接.
设置和参数
包含时记录保护设置,驱动参数,网络地址和版本控制的备份.
核准和已建
轨迹修订,评论,发布状况,制造变化和最终移交记录.
规划投入
典型的文档软件包
实际交付品必须在报价中列出,并在制作前获得批准。
- 核定的BOM和构成部分时间表
- 总布置图和面板布局
- 单线、动力和控制图
- I/O列表,端子图和接口时间表
- 包含设置、参数和软件备份
- FAT记录,已建图纸和包装文件
常见的买方问题
工程与质量 在报告问题之前的答复
以下回答涵盖买方评估控制柜的电气文件时最常提出的问题。最终产品型号、额定参数和交付范围仍将依据完整订货号及双方确认的项目资料核实。
制作前需要哪些图纸?
至少,所发布的BOM,布局,单线,示意图和接口等构建和测试组装所需的信息应具有明确的批准地位.
批准的图纸与立体绘画有什么区别?
经批准的图纸授权制作. 已建成的图纸记录了最终验收的装配,包括采购、装配和FAT期间的核准改动。
PLC和HMI备份是电气文件的一部分吗?
它们可以包含在内,但源代码所有权,可编辑格式,密码访问和版本基线必须与电图分开说明.
绘图更改是如何控制的?
每项修改应指明修订、理由、技术效果、批准和必须更新的文件或软件记录。
定义 工程与质量 范围
