JA 紧凑型壁挂机柜
用于局部控制、交叉口、小型PLC、仪器和机器接口应用的紧凑墙板-金属机柜。
在设备必须贴在机器或程序附近以及设有一个楼层柜室的实际选择是不必要的。
申请机柜报价 选型需依据尺寸、布局、环境条件及批准图纸确认。
JA 产品参考 · 紧凑的挂墙式机柜关键参数结构形式紧凑的折叠体,前门有锁
优先核对深度可以是驱动器和大型终端的限定尺寸
询价资料所需W × H × D
产品视图与结构
选型前先看清产品结构。
白底产品图用于展示机柜外形，英文分解图用于标识结构组成；下方同时提供清晰可读的型号尺寸数据。
紧凑的折叠体、加固的垫口门、加固的板块和底部电缆入口柱,用于机器侧安装。
绘图显示提升点、后面板、身体、挂板、垫子、门加固、锁和可移动电缆入口盖。
技术参数
选型数据
这些数据说明机柜系列及其选型依据。准确结构和尺寸以已确认型号、选配清单及批准图纸为准。
参数系列范围工程说明
结构形式紧凑的折叠体,前门有锁确认链条侧面、开口角度和墙壁固定方法。
参考板材厚度2.0毫米机身和门具体项目规模和装载量可能改变施工基础.
安装板参考采用 2.5 mm 镀锌钢板核对导轨深度,终端接入和门内净空.
表面处理浅灰色粉末喷涂，参考色 RAL 7035无污物或替代完成物需要单独确认的选项.
防护等级IP54标准设计基础;按配置可达IP56电缆腺,门切除和墙壁修整影响了最终的组装评级.
引用大小范围约200×300×155至760×760×210毫米选择时使用详细的大小矩阵和挂牌尺寸。

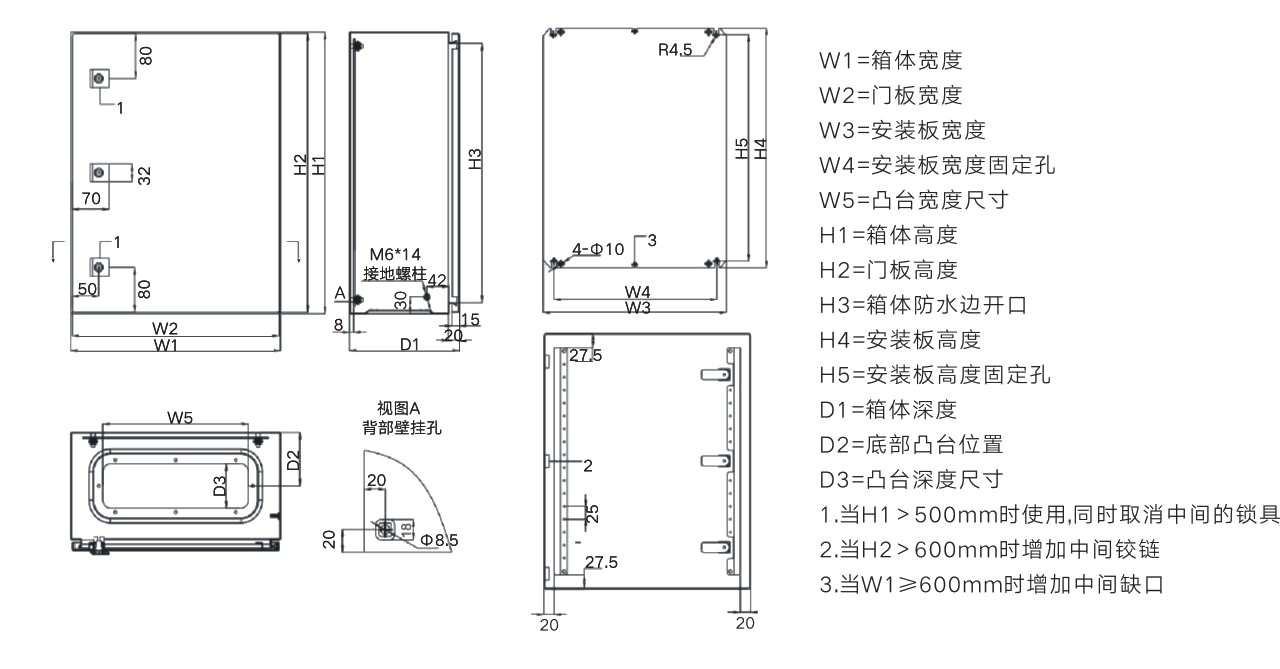

英文尺寸代号说明
无需放大低清图片，也能读懂图纸代号。
请结合下方型号表使用这些定义。外形尺寸统一按 W × H × D 表示；制造尺寸及开孔仍以批准的项目图纸为准。
下载 JA 原始源图(中文)原厂资料保留用于追溯，其中可能含中文标注；本页面的结构化数据才是主要选型信息。
标准选型表
参考型号与可用安装空间
外形尺寸按 W × H × D 表示。本表用于前期选型；可用深度、门板形式、安装件和附件应在报价图纸中确认。
型号外形尺寸（W × H × D）安装板尺寸（W × H）选型说明
JA203015.5 牙买加200 × 300 × 155 mm154 × 275 mm确认门板形式与选配项
JA303021300 × 300 × 210 mm254 × 275 mm确认门板形式与选配项
JA304021300 × 400 × 210 mm254 × 375 mm确认门板形式与选配项
JA383821380 × 380 × 210 mm334 × 355 mm确认门板形式与选配项
JA405021400 × 500 × 210 mm354 × 475 mm确认门板形式与选配项
JA505030500 × 500 × 300 mm454 × 475 mm确认门板形式与选配项
JA606021600 × 600 × 210 mm554 × 575 mm确认门板形式与选配项
JA608025600 × 800 × 250 mm554 × 775 mm确认门板形式与选配项
JA767621760 × 760 × 210 mm714 × 735 mm确认门板形式与选配项
所示尺寸为型号参考值。最终制造尺寸、开孔、附件及防护依据以批准图纸和报价文件为准。
常见搜索问题
快速解答： JA 紧凑型壁挂机柜.
系列说明用于缩小选型范围；最终技术身份仍以确认型号、选配清单和批准图纸为准。
JA 紧凑型壁挂机柜最适合哪些应用？
在设备必须贴在机器或程序附近以及设有一个楼层柜室的实际选择是不必要的。 典型应用包括地方控制站、远程 I/O 框、仪器交叉口。
选择JA 紧凑型壁挂机柜需要哪些资料？
请先提供所需W × H × D、设备和终端布局、电缆计数和腺体大小、墙壁结构和固定方法。最终尺寸、结构和附件以确认型号资料及批准图纸为准。
JA 紧凑型壁挂机柜能否只按尺寸报价？
仅有尺寸无法确定材料、可用安装空间、门板形式、IP 防护目标、开孔、安装板或附件。泓浩 会在报价前确认完整机柜配置、数量和目的地。
