Bàn điều khiển JQ
Các điều khiển viên điều khiển trực tuyến với một bề mặt thiết bị góc và ngăn thiết bị thấp hơn để điều khiển máy, HMI, nút bấm và thiết bị điều hành địa phương.
Sử dụng nơi mà người điều khiển cần một bề mặt điều khiển egonomic tách khỏi các thiết bị điện thấp hơn và vùng dây cáp.
Request enclosure quotation Selection is confirmed against dimensions, layout, environment and the approved drawing.
JS7-1200tham chiếu sản phẩm · dốc bề mặt hoạt động và tủ điện dướiTHÔNG SỐ CHÍNHXây dựngRải bề mặt hoạt động trên với tủ dưới
KIỂM TRA TRƯỚCKích thước bàn điều khiển phải được kiểm tra chống lại yêu cầu điều hành và đi bộ
DỮ LIỆU RFQOperator devices and screen sizes
Product views & construction
See the product before selecting the model.
White-background product views show the enclosure format, while the English exploded view identifies the construction. Readable model dimensions are provided as native page content below.
Trang bị bề mặt hoạt động phía trên với truy cập dịch vụ trước/ra và một khoang thiết bị thấp hơn để điều khiển máy địa phương.

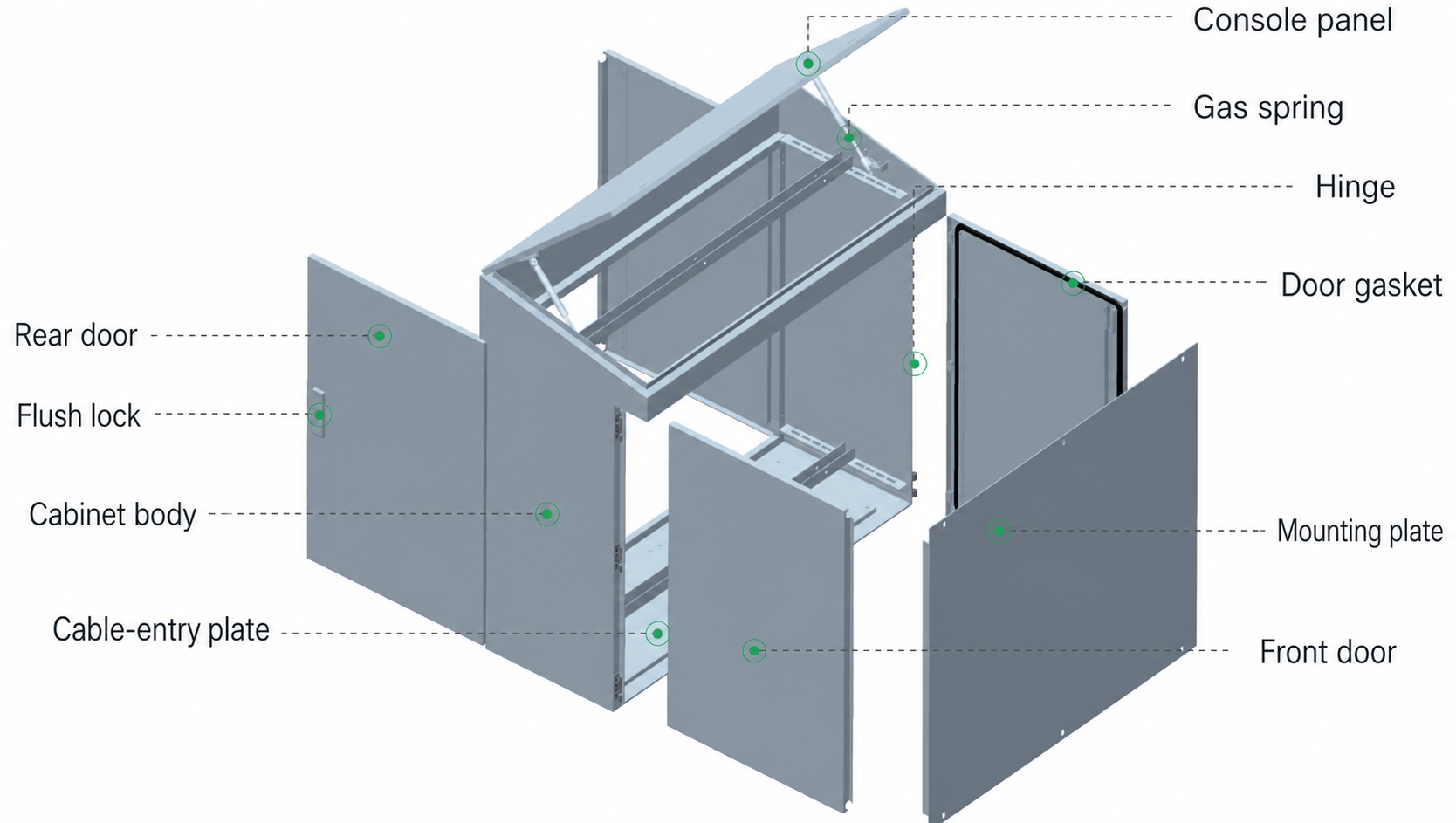

Khung xem xây dựng xác định bảng điều khiển trên, hỗ trợ thủy lực, cửa dưới, gắn đĩa lên, gaket và nắp cáp.
Technical parameters
Selection data
These values describe the enclosure family and the decisions behind selection. The exact construction and dimensions are tied to the confirmed model, option list and approved drawing.
ParameterFamily rangeEngineering note
Xây dựngRải bề mặt hoạt động trên với tủ dướiXác nhận tuyến tầm nhìn, người điều hành đạt độ sâu bên trong và cửa ra vào.
Độ dày của miếng tham chiếu1.5 mm body and doorsĐộ dày cuối cùng được phát hành dựa trên chiều rộng bàn điều khiển, tải và đặc trưng của dự án.
Đắp đĩaTài liệu tham khảo về thép hai chiềuPhân biệt thiết bị bên trên với các thành phần bên dưới lắp đặt không gian.
Kết thúcMàu xám phủ bột, RAL 7035 tham khảoMàu tự chọn cần thiết mã màu đã xác nhận và hoàn thành mẫu.
Bảo vệIP53 reference design basisHMI, nút bấm và ống thông gió phải được bao gồm trong bản đánh giá cuối cùng.
Cỡ tham chiếu600 hoặc 800 mm W × 960 mm H × 480 mm DTổng đài egonmic và giấy phép đi bộ nên kiểm tra bản vẽ GA.

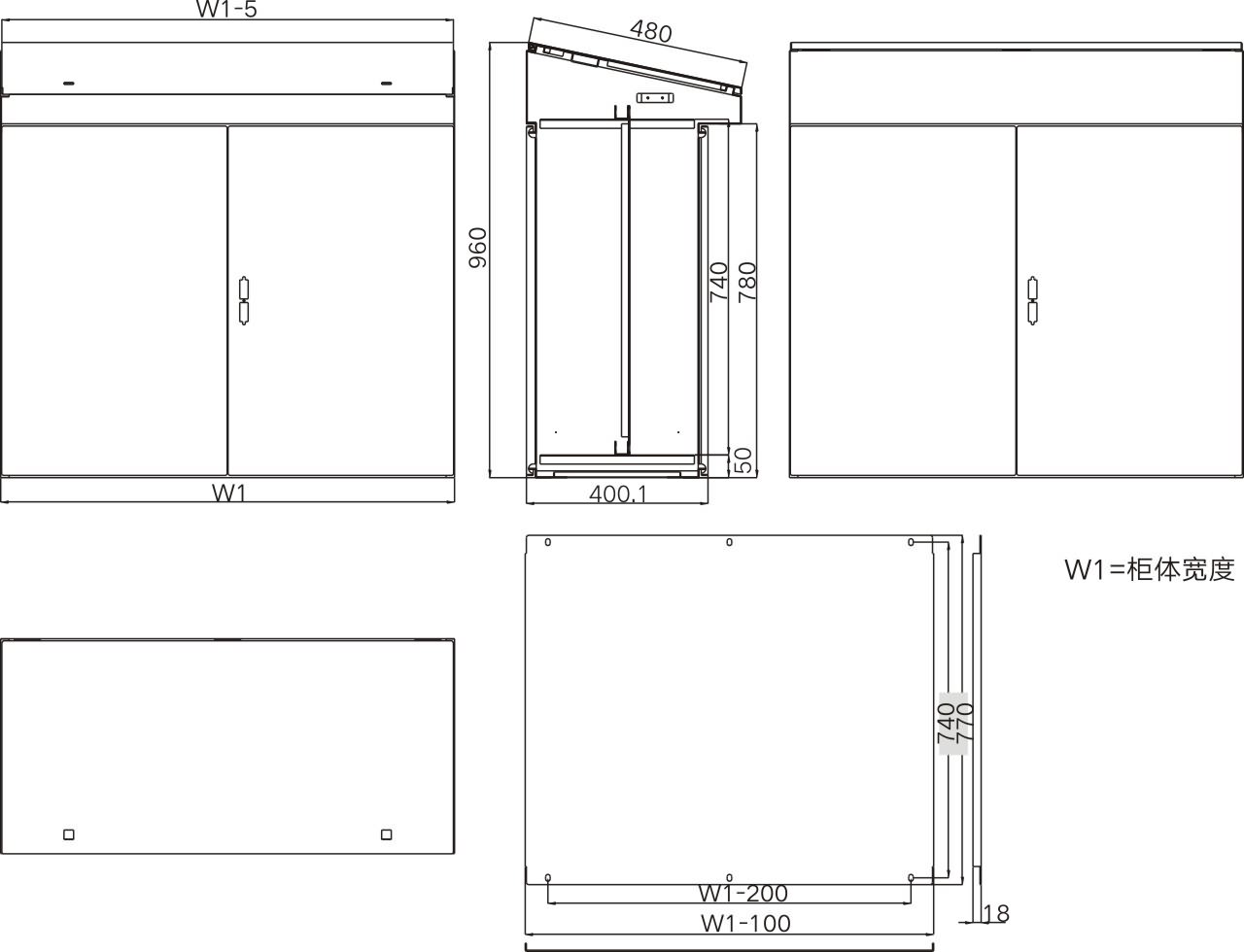

English dimension reference
Read the drawing codes without zooming into a low-resolution image.
Use these definitions with the model table below. External size is always shown as W × H × D; manufacturing dimensions and cut-outs remain subject to the approved project drawing.
Tải vềThe original factory source is preserved for traceability and may contain Chinese labels. It is not the primary selection information on this page.
Standard selection matrix
Reference models and usable mounting area.
External size is W × H × D. This table supports early selection; verify usable depth, door arrangement, installation hardware and accessories on the quotation drawing.
ModelExternal size (W × H × D)Mounting plate (W × H)Selection note
JS7-1200- 609648600 × 960 × 480 mm500 × 770 mmBàn giao tiếp đơn
JS7-1200- 809648800 × 960 × 480 mm700 × 770 mmBàn giao tiếp mở rộng
Dimensions shown are model references. Final manufacturing dimensions, cut-outs, accessories and protection basis follow the approved drawing and quotation.
