PHÙ HỢP NHẤTLớn VFD và điều khiển dòng động cơ
vỏ tủ nhiều tầng
JP Modular & Bay các tủ điện
Một nền tảng tủ điện theo mô-đun cho việc tự động hóa lớn hơn, biến tần và hệ thống điều khiển hoạt động thấp cần nhiều phần kết hợp, quyền truy cập linh hoạt và một hệ thống cơ khí chung.
Tốt nhất là các dự án nơi các thiết bị lắp đặt, nhiệt độ, các khu vực cáp và bảo trì vượt quá giới hạn thực tế của một khu vực đứng.
Request enclosure quotation Selection is confirmed against dimensions, layout, environment and the approved drawing.
Kết quả tham chiếu JP « 2 » và cấu hình hai cửa có sẵnTHÔNG SỐ CHÍNHXây dựngKhung hình đa chiều với các bảng dời được và tùy chọn một cửa đôi
KIỂM TRA TRƯỚCĐánh giá bao quát không bao gồm cắt giảm trường chưa được sửa chữa hoặc phụ lục đã cài đặt
DỮ LIỆU RFQBố trí trang thiết bị và số đếm phần
Product views & construction
See the product before selecting the model.
White-background product views show the enclosure format, while the English exploded view identifies the construction. Readable model dimensions are provided as native page content below.
Khung hồ sơ 9 lần cho việc lắp đặt đứng hoặc không thể gỡ bỏ, với bảng điều khiển và sự sắp xếp cửa dự án.
Khung, mái nhà, bảng phía sau và bên lề, gắn lên tấm biển, tấm tuyến, khung cửa củng cố, chốt ga và xà nối được cho thấy là các bộ phận riêng biệt có thể phục vụ được.
Technical parameters
Selection data
These values describe the enclosure family and the decisions behind selection. The exact construction and dimensions are tied to the confirmed model, option list and approved drawing.
ParameterFamily rangeEngineering note
Xây dựngKhung hình đa chiều với các bảng dời được và tùy chọn một cửa đôiPhải xác định độ phân vùng và các mặt truy cập từ bố trí được chấp thuận.
Độ dày của miếng tham chiếukhung và bảng điều khiển 1.5 mm; 2. 0 mm cửaĐộ dày và tài liệu cuối cùng được xác nhận trên bản vẽ vỏ tủ và báo giá.
Đắp đĩaTài liệu tham khảo về thép hai chiềuKiểm tra khu vực có thể sử dụng được, trọng lượng thiết bị, độ sâu đường ray và vật nặng.
Kết thúcMàu xám phủ bột, RAL 7035 tham khảoThay đổi màu sắc và bảo vệ ăn mòn cần được xác nhận dự án.
Bảo vệIP54 cơ sở thiết kế chuẩn; tùy chọn IP55 theo cấu hìnhCắt giảm, hâm mộ, xâm nhập cáp và lắp đặt trường có thể thay đổi đánh giá đạt được.
Cỡ tham chiếu600 hoặc 800 mm W; 1800–2200 mm H; 400–800 mm DĐối xử với chúng như là kích cỡ kế hoạch thông thường, không phải là một mã lệnh hoàn chỉnh.

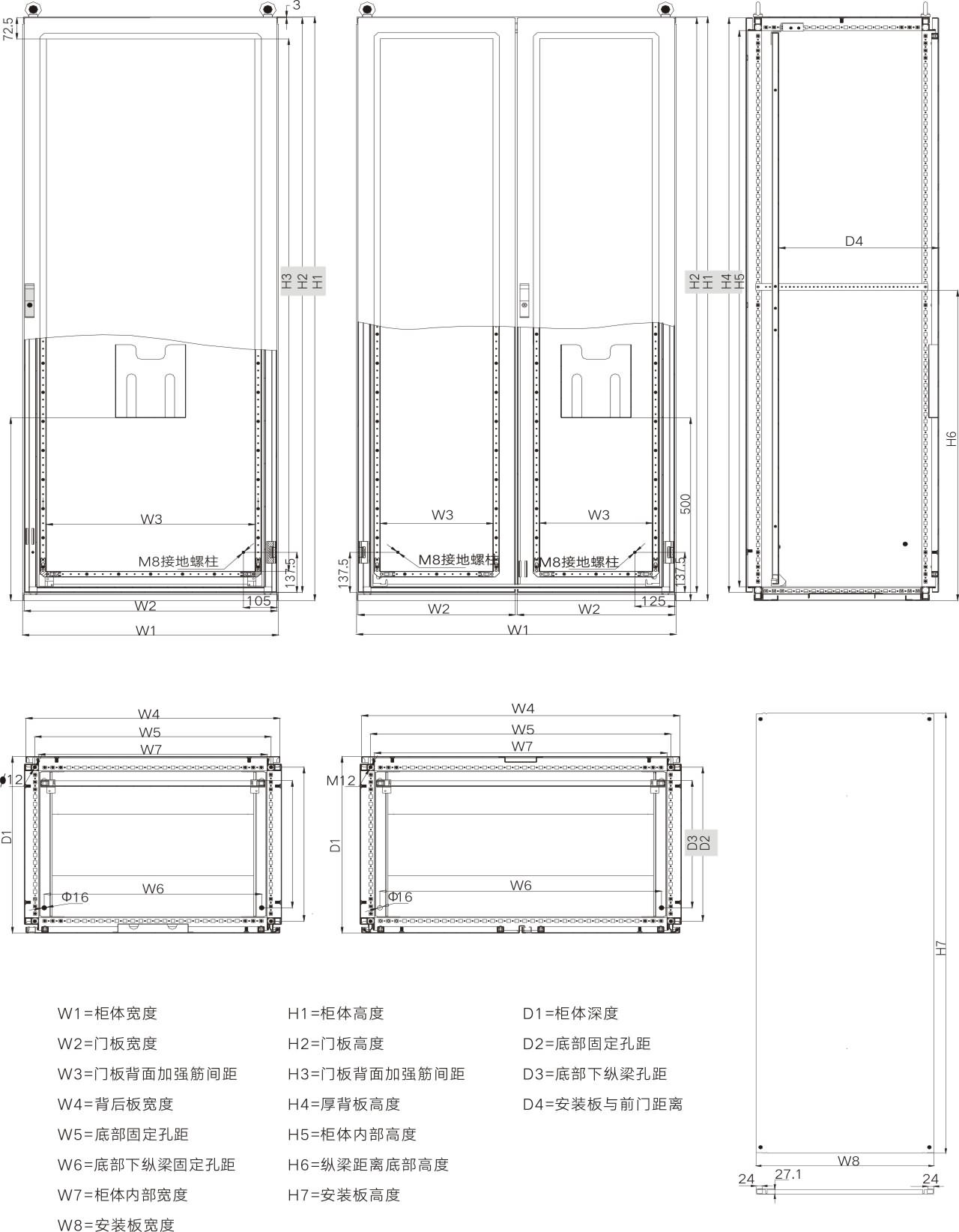

English dimension reference
Read the drawing codes without zooming into a low-resolution image.
Use these definitions with the model table below. External size is always shown as W × H × D; manufacturing dimensions and cut-outs remain subject to the approved project drawing.
Tải về bản vẽ mã nguồn Nhật bảnThe original factory source is preserved for traceability and may contain Chinese labels. It is not the primary selection information on this page.
Standard selection matrix
Reference models and usable mounting area.
External size is W × H × D. This table supports early selection; verify usable depth, door arrangement, installation hardware and accessories on the quotation drawing.
ModelExternal size (W × H × D)Mounting plate (W × H)Selection note
JP601840600 × 1800 × 400 mm498 × 1696 mmTham khảo một cửa
JP801860800 × 1800 × 600 mm698 × 1696 mmTham khảo một cửa
JP602060600 × 2000 × 600 mm498 × 1896 mmXác nhận cửa và tùy chọn
JP802060800 × 2000 × 600 mm698 × 1896 mmXác nhận cửa và tùy chọn
JP602080600 × 2000 × 800 mm498 × 1896 mmXác nhận cửa và tùy chọn
JP802080800 × 2000 × 800 mm698 × 1896 mmXác nhận cửa và tùy chọn
JP602260600 × 2200 × 600 mm498 × 2096 mmXác nhận cửa và tùy chọn
JP802260800 × 2200 × 600 mm698 × 2096 mmXác nhận cửa và tùy chọn
Dimensions shown are model references. Final manufacturing dimensions, cut-outs, accessories and protection basis follow the approved drawing and quotation.
Common search questions
Quick answers for JP Modular & Bay các tủ điện.
Family guidance narrows the request. The confirmed model, option list and approved drawing remain the final technical identity.
What is JP Modular & Bay các tủ điện best suited for?
Tốt nhất là các dự án nơi các thiết bị lắp đặt, nhiệt độ, các khu vực cáp và bảo trì vượt quá giới hạn thực tế của một khu vực đứng. Typical applications include hệ thống điều khiển đa bánh xe, đường máy lớn, motor-control lineups.
Which information is required to select JP Modular & Bay các tủ điện?
Start with bố trí trang thiết bị và số đếm phần, cần thiết bên ngoài w× h × d, door, access and partition arrangement, hướng đi và bán kính bẻ cong bộ điều khiển. Final dimensions, construction and accessories are confirmed on the approved model data and drawing.
Can JP Modular & Bay các tủ điện be quoted from dimensions only?
Dimensions alone do not define material, usable mounting area, door arrangement, IP target, cut-outs, mounting plate or accessories. Honghao confirms the complete enclosure configuration, quantity and destination before releasing the offer.
Good fit
Use it when
- Lớn VFD và điều khiển dòng động cơ
- PLC và dãy phòng tủ điện mạng
- Hệ thống điều khiển dòng sản xuất
- Những dự án yêu cầu mở rộng vịnh trong tương lai
Selection limits
Check before specifying
- Đánh giá bao quát không bao gồm cắt giảm trường chưa được sửa chữa hoặc phụ lục đã cài đặt
- Kích thước cơ khí phải được phát hành từ bố trí thành phần thực và nghiên cứu nhiệt
- Vật liệu cuối cùng, yêu cầu IP và kích thước theo tài liệu dự án được chấp thuận
Strengths
Why this family
- Kiến trúc đa mặt mở rộng được
- Removable panels for assembly and service
- Hệ thống gắn kết và phụ tùng thông thường
- Suitable for segregated power and control zones
Typical BOM
Phụ kiện
- Bộ đệm
- Bảng điều khiển bên và phân vùng
- Tải biển số và đường sắt
- Cable-entry and gland plates
- quạt, bộ lọc và phụ lục nhiệt
Application data
What to send
- Bố trí trang thiết bị và số đếm phần
- Cần thiết bên ngoài W× H × D
- Door, access and partition arrangement
- Hướng đi và bán kính bẻ cong bộ điều khiển
- Môi trường, mục tiêu IP và phương pháp quản lý nhiệt
Technical basis
Approved project data remains the final reference.
Tham số gia đình đang lên kế hoạch tham chiếu bắt nguồn từ tập dữ liệu vỏ tủ hiện thời. Honghao xác nhận mã lệnh, chiều không gian, xây dựng, cắt giảm và bảo vệ dựa trên bản vẽ được chấp thuận trước khi sản xuất.
Ứng dụng chuẩn
Where it is used
RFQ checklist
Get a usable quotation
Send the required W × H × D, equipment or layout drawing, environment, IP target, quantity, options, destination country and required delivery date.
Send BOM or application dataExact configuration
